Cara Pengopelan & Rumus Menghitung Diameter Pulley

Cara Pengopelan & Rumus Menghitung Diameter Pulley 1

Cara Pengopelan & Rumus Menghitung Diameter Pulley di Mesin Diesel

Sebelum melakukan pengopelan terlebih dahulu harus diperhatikan hubungan antara tenaga mesin penggerak dan tenaga yang diperlukan oleh mesin kerja, sehingga dalam pengopelan akan mendapatkan hasil yang baik.

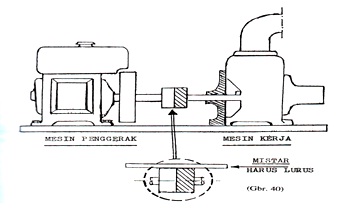

cara-pengopelan Cara Pengopelan & Rumus Menghitung Diameter Pulley

L untuk V pulley sekitar 500 – 800 mm

L untuk F pulley 3 – 4 m

pengopelan Cara Pengopelan & Rumus Menghitung Diameter Pulley

Catatan :

  1. Jarak ‘L’ pada V pulley tidak mengikat, sebaiknya jarak L dibuat sekecil mungkin, sehingga mesin kerja tidak mengganggu pemeliharaan mesin kerja.
  2. Untuk pengopelan dengan cara langsung ketinggian mesin kerja dan mesin penggerak harus sama, selain itu pastikan juga bahwa mesin kerja membutuhkan putaran yang sama dengan putaran mesin penggerak

Rumus Menghitung Diameter Pulley Mesin Kerja

Rumus :

rumus-1 Cara Pengopelan & Rumus Menghitung Diameter Pulley

Dimana : D1 = Diameter pulley diesel (mm)

N1 = Putaran mesin penggerak (rpm)

D2 = Diameter pulley mesin kerja (mm)

N2 = Putaran mesin kerja

ηp = Randemen pengopela

untuk Flat belt : 0,9 – 0,93

untuk V belt                 : 0,95 – 0,97

Tenaga Mesin Yang Digunakan Untuk Menggerakkan Pompa Air

Rumus :

rms Cara Pengopelan & Rumus Menghitung Diameter Pulley

Dimana :

N  : Tenaga mesin yang diperlukan

Q  :  Debit air (m³/menit)

H  : Total head (m)

EP : Efisiensi pompa

1,5”  : 0,45

2”     : 0,50

3”     : 0,55

4”     : 0,60

5”     : 0,70

6”     : 0,75

Contoh :

Pompa air merk Kawamoto FSR 50A (2”) diketahui :

debit air (Q) = 400 lt/menit atau 0,4 m³/menit, total head (H) = 17 m

Efisiensi pompa (EP) = 0,50. Berapa tenaga mesin yang diperlukan



N = 0,219 x 0,4 x 17

0,50

= 2,97 HP



Tenaga Mesin Yang Digunakan Untuk Menggerakkan Generator

Rumus :

rm Cara Pengopelan & Rumus Menghitung Diameter Pulley

Dimana :

N   = Tenaga mesin yang diperlukan

PG = Power Generator

ηp  = Randemen pengopelan

0,8 = efisiensi generator

Contoh :

Generator merk Denyo FA-3;3 KW;efisiensi generator = 0,8; µp = 0,97

Berapa tenaga mesin yang diperlukan

N = 1,36 x 3

0,8 x 0,97

= 5,25 HP

Jadi mesin yang digunakan adalah RD 65 H/N karena tenaga kontinunya 5,5 HP
