Pengabut (nozzle/injector) berfungsi untuk mengabutkan bahan bakar atau menyemprotkan bahan bakar dalam bentuk kabut agar mudah bercampur dengan oksigen sehingga mudah terbakar dalam silinder mesin.

Nozzle bahan bakar disebut juga dengan pengabut atau ada yang menyebut dengan Injektor. Disebut injektor karena tugas dari komponen ini adalah menginjeksi dan disebut pengabut karena bahan bakar keluar dari komponen ini dalam bentuk kabut, sedangkan disebut nozzle karena ujung komponen ini luas penampangnya makin mengecil.

Fungsi Injektor Nozzle

Injector nozzle berfungsi untuk menghantarkan bahan bakar diesel dari injection pump ke dalam silinder pada setiap akhir langkah kompresi dimana torak (piston) mendekati posisi TMA. Injector yang dirancang sedemikian rupa merubah tekanan bahan bakar dari injection pump yang bertekanan tinggi untuk membentuk kabut yang bertekanan antara 60 – 200 kg/cm², tekanan ini mengakibatkan peningkatan suhu pembakaran didalam silinder meningkat menjadi 600°C.

Tekanan udara dalam bentuk kabut melalui Injector ini hanya berlangsung satu kali pada setiap siklusnya yakni pada setiap akhir langkah kompresi saja. Sehingga setelah sekali penyemprotan dalam kapasitas tertentu dimana kondisi pengabutan yang sempurna maka injector yang dilengkapi dengan jarum yang berfungsi untuk menutup atau membuka saluran injector ini sehingga kelebihan bahan bakar yang tidak mengabut akan dialirkan kembali kebagian lain atau ke tangki bahan bakar sebagai kelebihan aliran (overflow).

Cara Kerja Injektor Nozzle

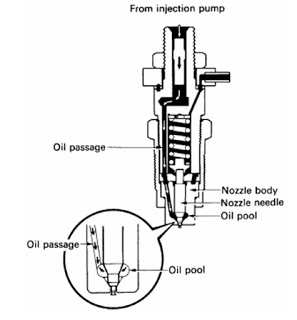

Nozzle Sebelum Pengabutan Bahan bakar

Bahan bakar yang bertekanan tinggi mengalir dari pompa injeksi melalui saluran minyak pada nozzle holder menuju ke oil pool pada bagian bawah nozzle body.

Nozzle Ketika Pengijeksian Bahan Bakar

Bila tekanan bahan bakar pada oil pool naik, ini akan menekan permukaan ujung needle, bila tekanan ini melebihi kekuatan pegas, maka nozzle needle akan terdorong keatas oleh tekanan bahan bakar dan nozzle needle terlepas dari nozzle body seat. Kejadian ini menyebabkan nozzle menyemprotkan bahan bakar ke ruang bakar.

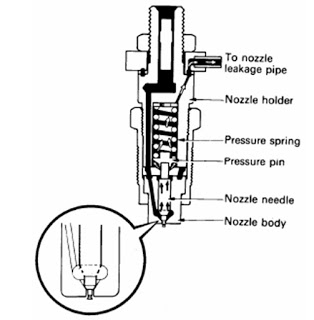

Nozzle Ketika Akhir Pengijeksian Bahan Bakar

Bila pompa injeksi berhenti mengalir bahan bakar, tekanan bahan bakar turun dan tekanan pegas (pressure spring) mengembalikan nozzle needle ke posisi semula. Pada saat ini needle tertekan kuat pada nozzle body seat dan menutup saluran bahan bakar.

Sebagian bahan bakar tersisa diantara nozzle needle dan nozzle body, antara pressure pin dan nozzle holder dan lain-lain, melumasi semua komponen dan kembali ke over flow pipe Seperti terlihat diatas, nozzle needle dan nozzle body membentuk sejenis katup untuk mengatur awal dan akhir injeksi bahan bakar dengan tekanan bahan bakar.

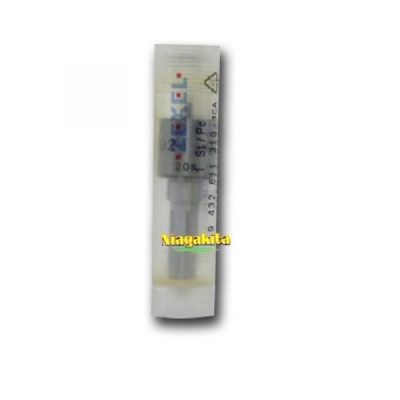

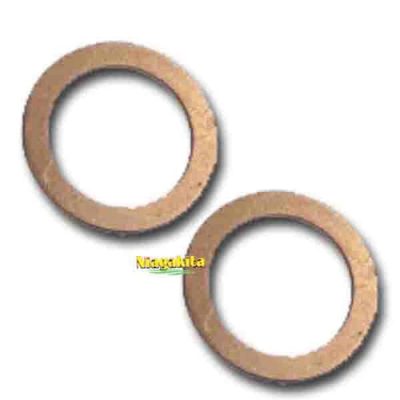

Berbagai Produk Nozzle Mesin Diesel yang dijual di Niagakita
